一、概 述
HS-YTQ-6MX便攜式氣體壓力泵（以下簡稱壓力泵）是壓力儀表檢測工作中的重要輔助設備，與壓力標準器配合使用，完成壓力儀表校準、檢測工作。
杠桿帶動大容室活塞作往復運動，產生壓力或真空，通過切換開關輸出壓力或真空，經穩壓閥至微調及壓力輸出接口。輔以設計精巧的微調、快速接口、穩壓閥組成。操作簡單、結構合理、密封性能良好的優點，可廣泛應用于計量、科研、工礦企業及儀表制造等行業。
二、技術指標
1、壓力范圍：：-0.098KPa~6.0MPa -0.098KPa-4.0MPa（量程內各檔）
2、調節靈敏度：min 10 Pa
3、外形尺寸：260×180×160（長×寬×高）
4、重 量： 3kg

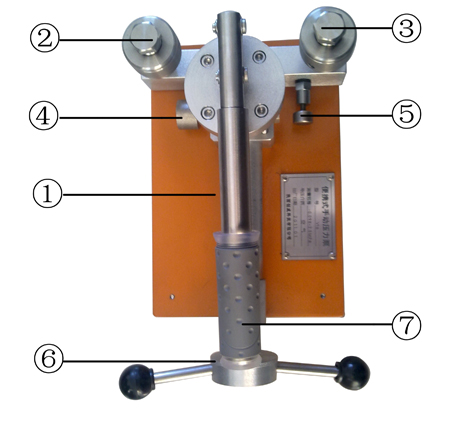

三、各部件名稱及功能
|
編號 |
名 稱 |
功 能 |
|
1 |
泵 體 總 成 |
各部件組合安裝 |
|
2 |
輸 出 1 |
連接標準表或被檢表 |
|
3 |
輸 出 2 |
連接標準表或被檢表 |
|
4 |
切 換 閥 |
按進去測量正壓，拉出來測量負壓 |
|
5 |
放 氣 閥 |
加壓時關閉，測量結束時放出氣體 |
|
6 |
微 調 |
小范圍內增加或減小壓力 |
|
7 |
杠 桿 |
通過操作帶動活塞柱運動從而加壓 |
壓力泵選型（此選型表為部分壓力量程選型如需要準確選型請致電0517-86986880）
| 型號 | 類別 | 分割線 | 量程 | 附加功能 |
說明 |
|
| HS-Y |
壓力發生裝置 |
|||||
|
|
TQ | 臺式氣體介質 |
氣體 |
|||
| TS | 臺式水介質 |
液體 |
||||
| TY |
|
|
|
臺式油介質 | ||
| SQ |
|
|
|
手持氣體介質 |
氣體 |
|
| SY |
|
|
|
手持油介質 |
液體 |
|
|
|
—— |
無定義 |
||||
|
|
10 |
|
-10-10KPa |
|||
| 20 |
|
-20-20KPa |
||||
| 60 |
|
-60-60KPa |
||||
| 100 |
|
-95KPa-100KPa |
||||
| 250 |
|
-95KPa-250KPa |
||||
| 600 |
|
-95KPa-600KPa |
||||
| 1.0 |
|
-95KPa-1MPa |
||||
| 1.6 |
|
-95KPa-1.6MPa |
||||
| 2.5 |
|
-95KPa-2.5MPa |
||||
| 25 |
|
0-25MPa |
||||
| 40 |
|
0-40MPa |
||||
| 60 |
|
0-60MPa |
||||
|
|
D |
臺式壓力泵外形大?。ù螅?/span> |
||||
| X |
臺式壓力泵外形大?。ㄐ。?/span> |
|||||
| F |
有負壓發生能力 |
|||||
| M |
壓力單位（MPa） |
|||||
| K |
壓力單位（KPa） |
|||||
|
HS—Y SQ —— 2.5 MF |
完整選型（手持氣體帶負壓壓力泵） |
|||||
